製品説明

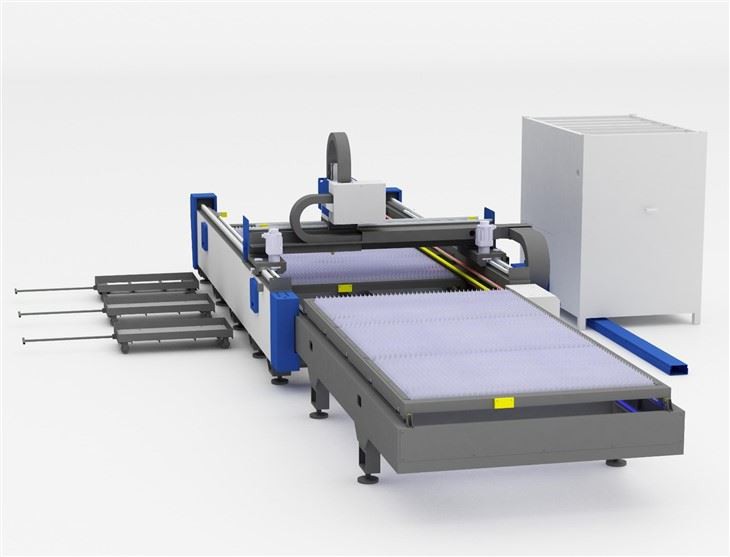

金属板用の大判シングルプラットフォームレーザー切断機
機械部品紹介:
電力: 12Kw-30Kw
切断幅:
標準モデル 3000*12500mm
非標準のカスタマイズされたソリューション。
幅は 3.5m、4.0m まで拡張可能
長さ 12.5m + 2m の倍数、最大 24.5m
製品はバルク金属板の切断に適しています。
厚さ: 10mm - 50mm
最大有効刈り幅：長さ25m×幅3.5m。
 | (分割構造 長さは自由にカスタマイズ可能) サイズはカスタマイズ可能: 3000*12500mm/4000*24500mm |

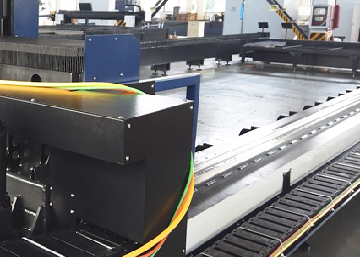

1.オルガンカバー、メタルアーマー：
レーザー加工プロセスでは非常に高温の金属スラグが発生し、貫通時にスラグが飛び散り、その一部が装置の両側に飛び散り、Y 軸の精密伝達部品に大きな危険が潜んでいます。
この問題を解決するために、ギアとラックガイドを保護するために耐火性と断熱性を備えたオルガンカバーを選択し、カッティングヘッドに近いオルガンカバーの側面を金属装甲で覆い、溶けないようにしました。スラグが飛び散っても、ギアとラックを金属粉塵から効果的に保護し、機器の精度を最大限に確保できます。
2.機器側 - 煙道
ブローおよび抽出タイプ (オプション) - 革新的な集塵技術、優れた集塵効果。 切断で発生した粉塵は温度が軽くなり、上方へ飛散しやすくなります。 従来の集塵は吸引のみですが、ベッドが大きいと吸引が不十分で効果がありません。
吹き出しと抽出の設計は次のとおりです。左側 (手術台の片側) は、ダスト抽出システムと右側のブロー システムに従います。軸流ファンはガントリー ビームと共に移動し、右側のダスト抽出チャネルが開き、ガントリービームの移動位置に合わせて自動で閉まり、部分的にゴミを吸い出し、吸引とブローを同時に行うことで、切断工程で発生するヒュームやゴミを最大限に排出することができます。
3.設備ベッド
ハイライト 1.
セグメント化されたモジュラー テーブル (オプション) - 顧客が分解および変更、清掃および保守、および効率の向上に便利です。
ハイライト2。
ベッドの長さは自由にカスタマイズできます-柔軟なセグメント化されたベースベッド、長さは自由にカスタマイズできます。
ハイライト 3.
ベッド溶接工法 主ベッドは鋼板箱型溶接構造
（内部補強バーは500mmごとに溶接されて構造の安定性を確保し、ボックスベッドの幅はベッドの真直度を確保するために400mmです）、全体的な焼戻し、より高い精度、より高い強度、より高い安定性。
ハイライト 4.
丸みを帯びた歯を備えた鋸歯は、傷や擦り傷を防ぐだけでなく、切断プロセス中に工作物が鋸歯にくっつくのを防ぎます。荷降ろしのプロセス。
4.機器の下部 - 耐火レンガの引き出し。
ハイライト 1: 引き出し (オプション) - 鋼板素材、変形しにくい、メンテナンス コストが小さい。 長時間使用した後に機器を引っ張ることができないように、複数の引き出しを設置してください。 ベッド本体の下に引き出しガイド溝があり、デイリーユースに便利です。
ハイライト 2: 耐火レンガ - 引き出しには耐火レンガも装備されており、保護層が追加されています。 耐火レンガは保護と断熱効果を発揮し、安全性は二重に保証されます。 顧客にとっては、耐火レンガのメンテナンスと交換のコストが低くなります。
5.制御盤
ハイライト 1: 独立した制御キャビネット - 電気部品は板金キャビネットに統合されているため、ほこりの侵入がなく、メンテナンスが容易です。 コントロールキャビネットは、操作が簡単なように前後左右に動かすことができます。 産業用ディスプレイは自由に回転できるため、マルチアングル観察が容易になります。
ハイライト 2: テール距離 - 装置の端に残された距離が長くなるため、ビームとカッティング ヘッドは給餌エリアからできるだけ離れており、給餌時にカッティング ヘッドと衝突するリスクが軽減されます。
