大判シングルプラットフォームレーザー切断機のハイライト

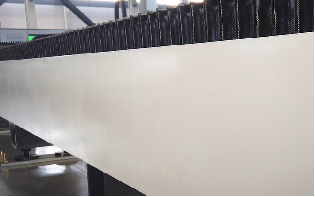

1.オルガンカバー、メタルアーマー：

レーザー加工プロセスでは非常に高温の金属スラグが発生し、貫通時にスラグが飛び散り、その一部が装置の両側に飛び散り、Y 軸の精密伝達部品に大きな危険が潜んでいます。

この問題を解決するために、ギアとラックガイドを保護するために耐火性と断熱性を備えたオルガンカバーを選択し、カッティングヘッドに近いオルガンカバーの側面を金属装甲で覆い、溶けないようにしました。スラグが飛び散っても、ギアとラックを金属粉塵から効果的に保護し、機器の精度を最大限に確保できます。

2.装置側 - 煙道

ブローおよび抽出タイプ (オプション) - 革新的な集塵技術、優れた集塵効果。 切断で発生した粉塵は温度が軽くなり、上方へ飛散しやすくなります。 従来の集塵は吸引のみですが、ベッドが大きいと吸引が不十分で効果がありません。

吹き出しと抽出の設計は次のとおりです。左側 (手術台の片側) は、ダスト抽出システムと右側のブロー システムに従います。軸流ファンはガントリー ビームと共に移動し、右側のダスト抽出チャネルが開き、ガントリービームの移動位置に合わせて自動で閉まり、部分的にゴミを吸い出し、吸引とブローを同時に行うことで、切断工程で発生するヒュームやゴミを最大限に排出することができます。

3.式設備ベッド

●分割モジュラーテーブル（オプション） - お客様の解体・交換、清掃・メンテナンス、効率アップに便利です。

●ベッドの長さは自由にカスタマイズ可能 -フレキシブルなセグメント化されたベースベッドで、長さを自由にカスタマイズできます。

●ベッド溶接工法 本体ベッドは鋼板箱型溶接構造

（内部補強バーは500mmごとに溶接されて構造の安定性を確保し、ボックスベッドの幅はベッドの真直度を確保するために400mmです）、全体的な焼戻し、より高い精度、より高い強度、より高い安定性。

●鋸歯は丸みを帯びた形状で、切り傷や擦り傷を防止するだけでなく、切断時にワークが鋸歯に貼り付くのを防ぎます。鋸歯の両端には、鋸歯がテーブルから外れないように押さえ板が付いています。荷降ろしのプロセス。

4.制御盤

ハイライト 1: 独立した制御キャビネット - 電気部品は板金キャビネットに統合されているため、ほこりの侵入がなく、メンテナンスが容易です。 コントロールキャビネットは、操作が簡単なように前後左右に動かすことができます。 産業用ディスプレイは自由に回転できるため、マルチアングル観察が容易になります。

ハイライト 2: テール距離 - 装置の端に残された距離が長くなるため、ビームとカッティング ヘッドは給餌エリアからできるだけ離れており、給餌時にカッティング ヘッドと衝突するリスクが軽減されます。
